專利產品，專利號：ZL2020229392153

微波輸出功率自動變頻調節，七英寸觸摸屏顯示，網絡接口連接電腦

      微波與無線電波、紅外線、可見光同屬于電磁波，波長極短，也屬于超聲波，它的頻率范圍從300MHz到300GHz，即波長在1mm到1m的范圍之間。極性物質分子吸收微波后可以自身發熱，當微波與物質分子相互作用時，產生分子極化、取向、摩擦、碰撞，吸收微波能而產生熱效應，是從分子內部由內向外進行的，由于是分子級的加熱，可以使物質內外同步加熱，這種加熱方法被稱為微波加熱。

      微波化學反應器就是將微波加熱的方法應用到科學實驗中，當微波化學反應器在實驗室內做萃取反應時，也稱為微波萃取反應器和微波萃取儀。因為不同的物質吸收微波的能力不同，所以加熱的效果也各不相同，主要取決于物質的介質損耗。

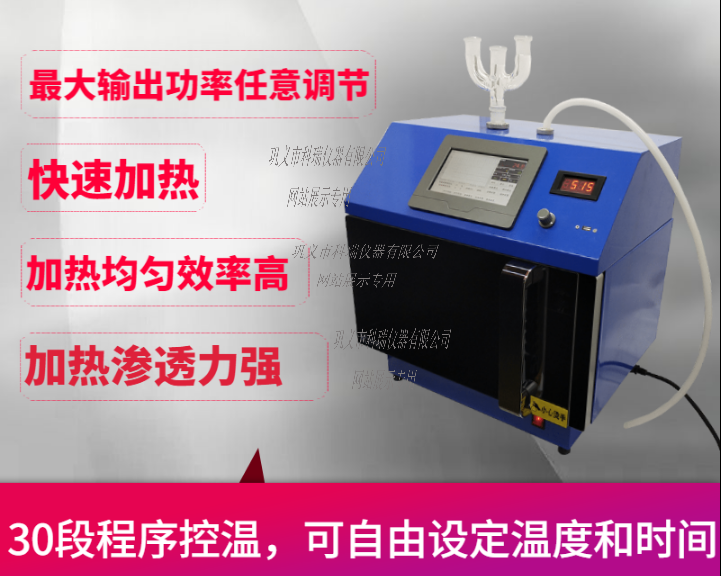

變頻微波化學反應器加熱的特點：

1、快速加熱：微波能以光速（3×1010cm/s）在物體中傳播，瞬間（10-9秒以內）就能把微波能轉換為物質的熱能，并將熱能滲透到被加熱物質中，無需熱傳導過程。

2、快速響應能力：能快速啟動、停止及調整輸出功率。

3、加熱均勻：里外同時加熱。

4、選擇性加熱：介質損耗大的，加熱后溫度高，反之亦然。

5、加熱效率高：由于被加熱物體自身發熱，沒有熱傳導過程，因此周圍的空氣及加熱腔體沒有熱損耗。

6、加熱滲透力強：透熱深度和波長處于同一數量級，可達十幾厘米，而紅外加熱為表面加熱，滲透深度僅為微米數量級。

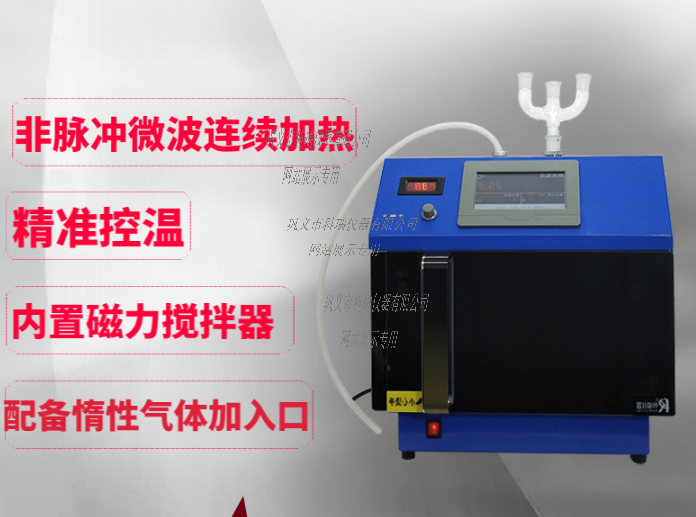

產品特點說明：

微波化學反應器采用新型變頻技術，確保設備在運行過程中平穩順利進行。

1.微波連續輸出方式：研究表明，脈沖微波在“開”和“關”的瞬間會產生高閾值電磁脈沖，出現溫度大幅震蕩現象，也極易破壞有機分子形態，從而影響實驗結果的一致性。微波連續輸出方式確保在實驗過程中時刻存在微波，克服了脈沖微波給實驗帶來的不利影響。

2.微型計算機自適應PID調節技術：有效克服超調現象的發生。PID參數可以自適應整定，靈活適應不同的操作環境，當環境溫度，反應物質容積、極性、熱容發生改變時，MCR-3型微波化學反應器可以適應由此帶來的影響，自動修改PID參數，使儀器適應新的環境，保持控溫精度不降低。

3.采用特氟龍噴涂Pt100鉑電阻溫度傳感器：特氟龍噴涂溫度傳感器直接插入反應體系內部，采集反應物料溫度，可靠的屏蔽裝置有效消除自熱效應和電磁波的干擾，使數據采集更為可靠。特氟龍噴涂溫度傳感器可有效抵御酸、堿、有機溶液腐蝕。

4.采用多段工作模式：可以設置5個工作時段。一個工作時段結束后，微波化學反應器自動轉向下一時段連續工作。每個時段下都可獨立設置Zui高輸出功率、溫度和時間，MCR-3型微波反應器將在每個工作時段中都達到很好的狀態。

5.顯示實時曲線：可以更直觀的查看溫度變化的情況。只需要按下翻頁鍵，就可以看到溫度曲線。

6.存儲參數：參數的輸入將保持在閃存中，方便您下次開機操作，不用再重復輸入。MCR-3型微波反應器采用的Flash存儲器可以在關機或者停電時永久保存數據。

7.采用大面積觸摸面板：按鍵分布符合操作習慣，分部間隔合理，操作手感更為舒適，按鍵的同時有聲音提示功能。

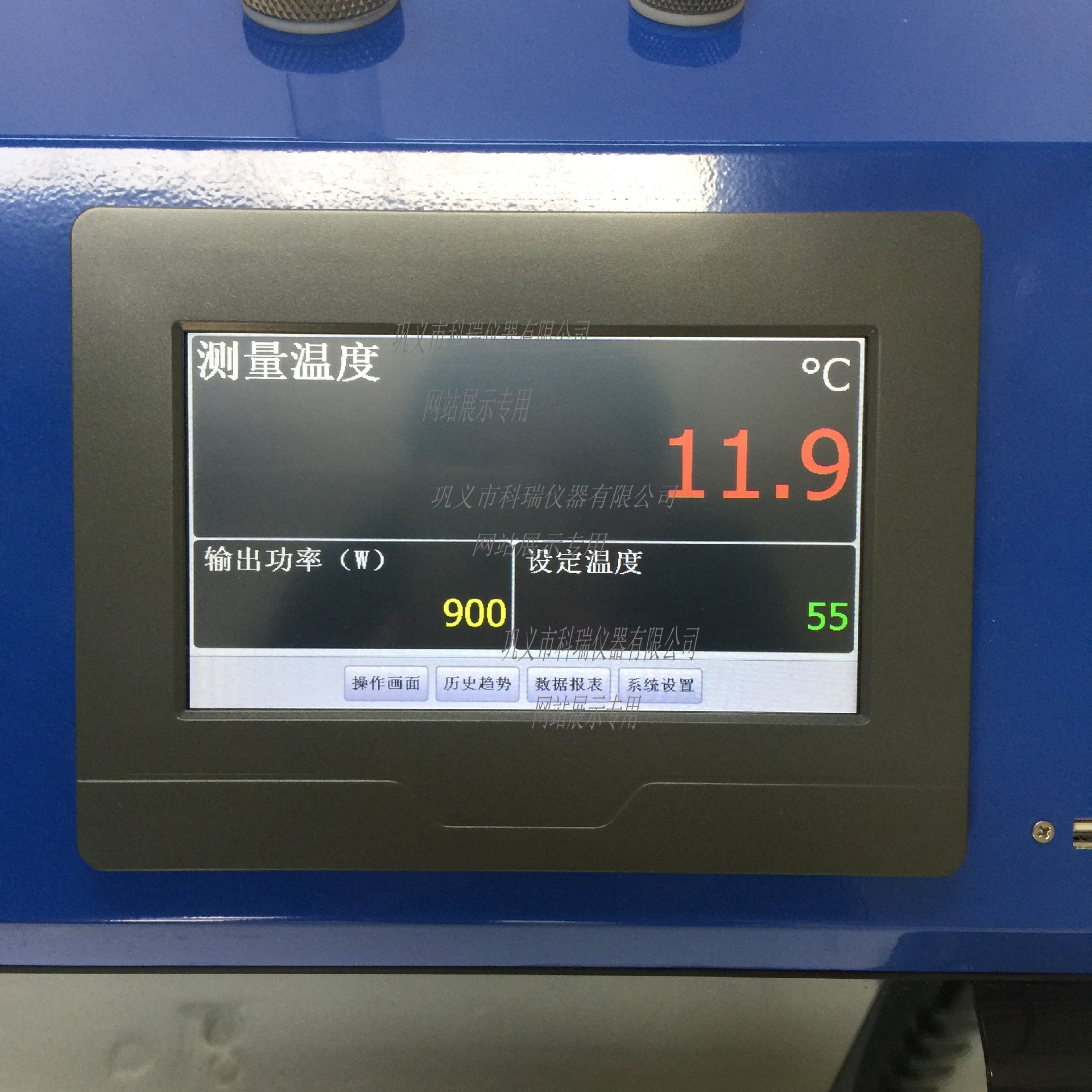

8.采用7英寸觸摸屏：分辨率800*480，16：9高亮度真彩屏，使視野更為廣闊，觀看更為舒適。同步顯示五個時段所設置的工作條件、工作狀態、微波功率、實時溫度和工作時間。

9.溫度誤差修正功能，若顯示溫度與實際溫度出現誤差，可通過修改微型計算機內部參數進行修正。

10.具有安全連鎖開關：在任何情況下打開爐門都會停止微波輻射，保障使用者的安全。

11.磁控管過熱保護功能：當一次使用時間過長或者異常情況導致磁控管溫度高時，微波化學反應器可自動切斷磁控管電源，避免磁控管的損傷。

12.內置磁力攪拌器，攪拌速度無級可調。

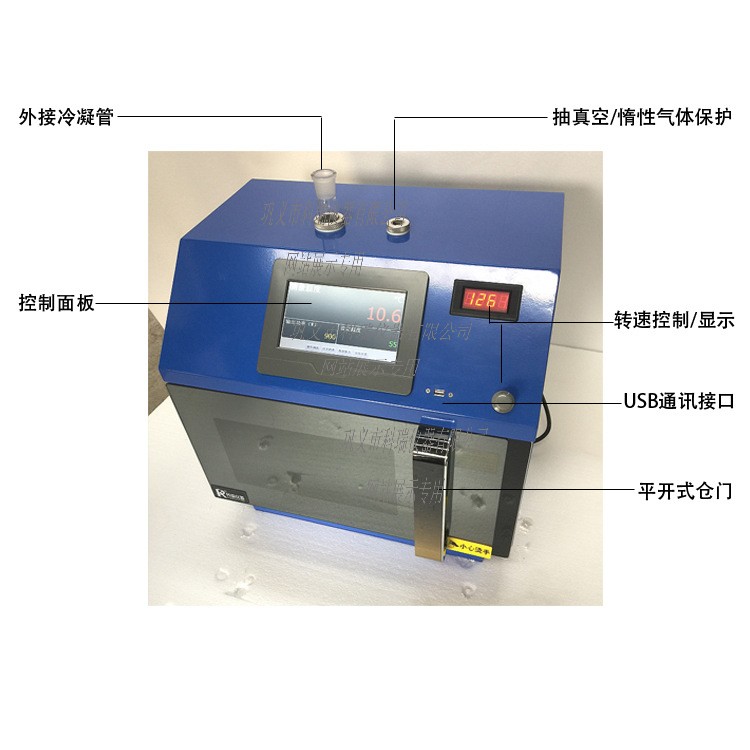

13.開放式反應體系：用戶可根據工藝要求的反應條件，加裝標準口的反應容器（容積100-500ml）及冷凝回流、滴加、補液等裝置。配備保護性氣體加入口。

14.微波化學反應器具有排風排煙功能。

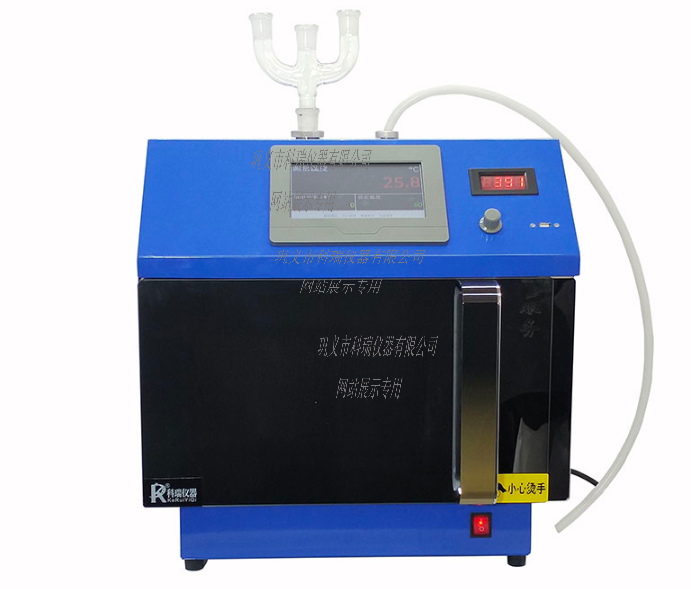

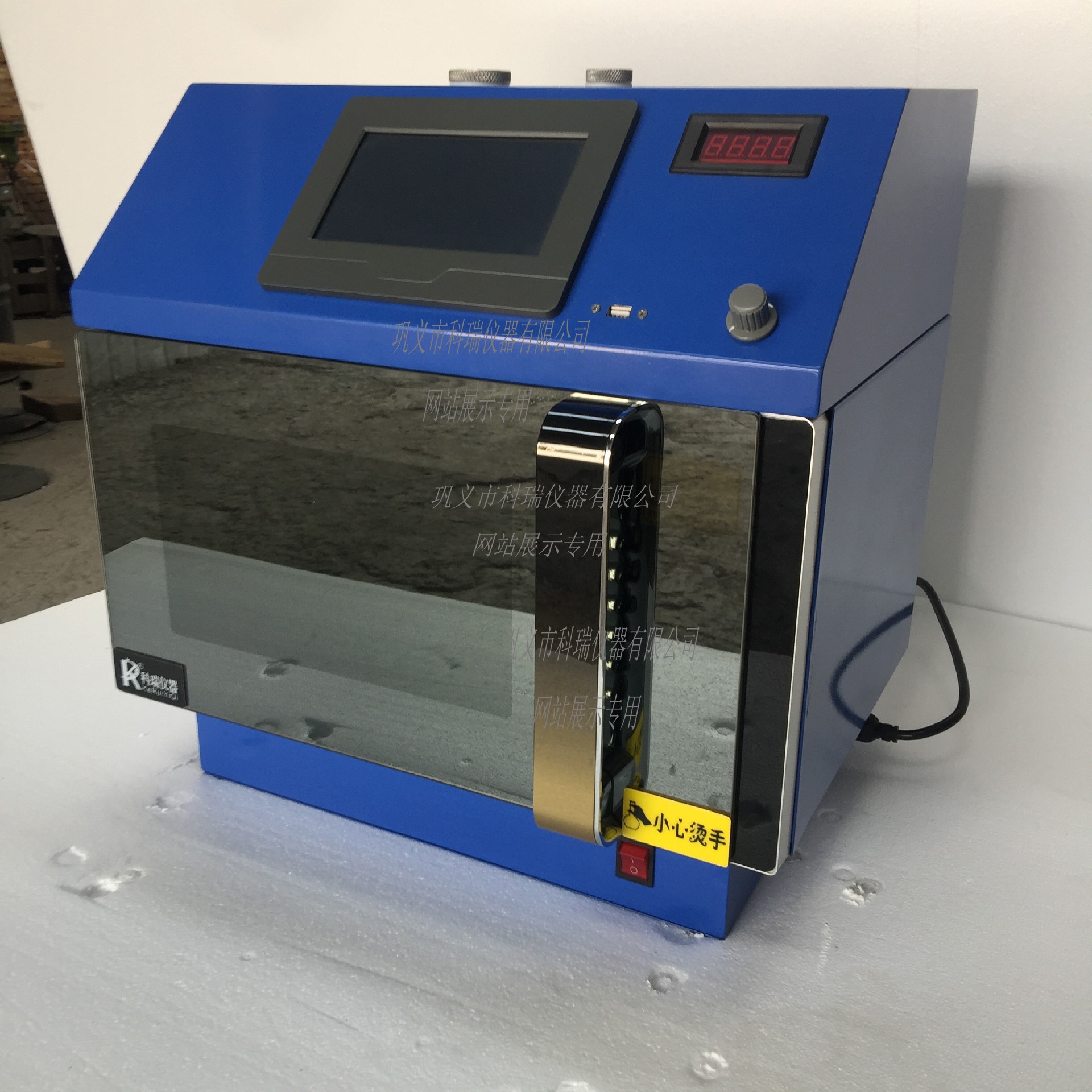

FCMCR-3C型變頻微波化學反應器主要技術參數：

 FCMCR-3C型微波化學反應器操作使用說明：

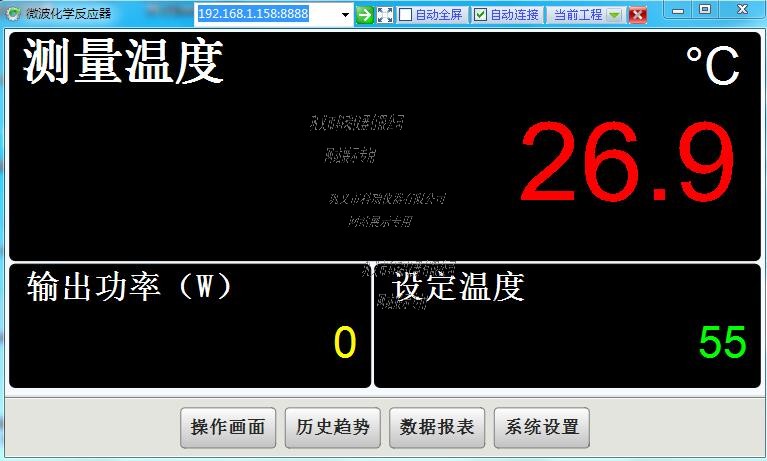

1、微波化學反應器開機界面介紹：

1）測量溫度：反應器內溫度傳感器測得的實際溫度；

2）輸出功率：磁控管實時輸出功率；

3）設定溫度：當前程序給定溫度或需要恒溫的設定值；

4）轉速：通過調整調速旋鈕得到的攪拌速度；

5）操作畫面：除了主界面一些主要數值外，顯示了實時曲線、程序運行段數、時間等數據，而且反應器的運行、停止、程序配方設定等功能都從該界面進行操作；

6）歷史趨勢曲線、數據報表、報警信息分別進入相應界面；

7）系統設置：對控制器內部參數、密碼和系統時間的重設、觸摸屏校準、以太網通訊的IP設置。

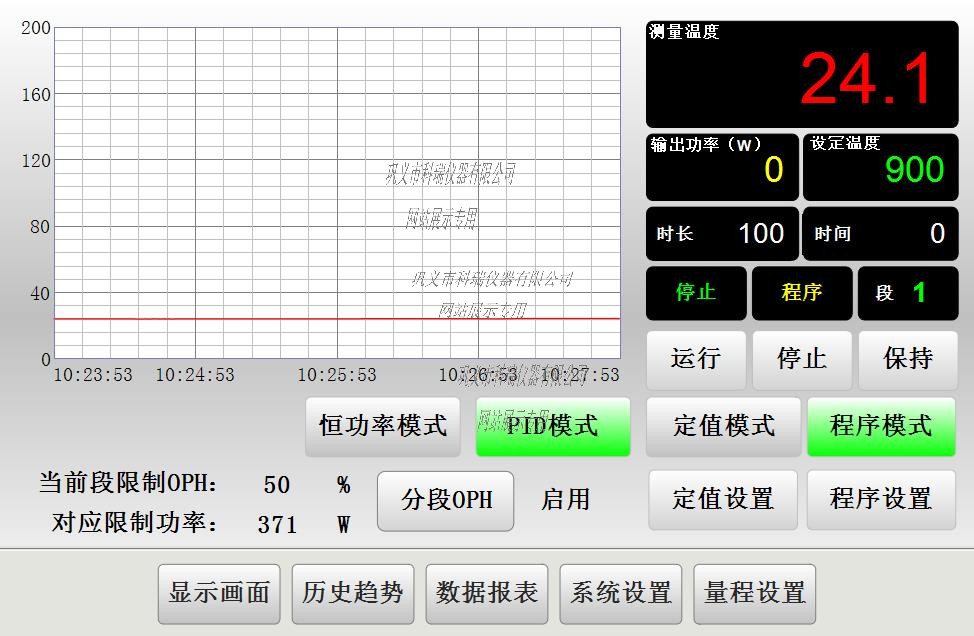

操作畫面：

8）運行鍵：在停止運行狀態下，點擊該鍵后，輸入密碼（初始密碼：111），反應器按照設定好的條件開始工作；

9）停止鍵：在運行狀態下，點擊該鍵反應器停止工作，關閉磁控管加熱輸出；

10）保持鍵：在程序運行過程中保持在當前溫度；

11）設定鍵：輸入密碼打開設定界面，如圖所示。上下限報警及報警回差值采用默認值，不需修改，平移修正用來修正傳感器誤差，一般情況下也不需修改，給定值為程序給定溫度，程序段號可在程序運行狀態下快速切換運行程序段，程序配方鍵打開編程窗口，自整定鍵用來切換自整定開關狀態，點擊后開啟自整定開，再點擊為自整定關；

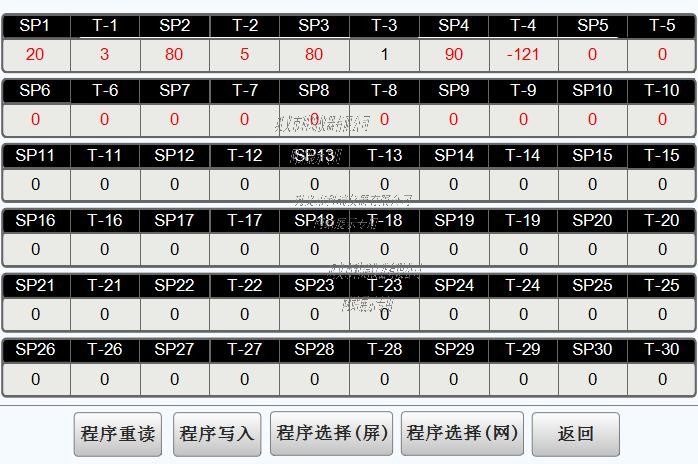

12）程序配方：該窗口下編寫所需程序，SP為設定溫度，T為 設定時間，1～30 為程序段數，輸入新數據變成紅色字體，點程序寫入后保存變成黑字體。程序選擇為預設程序，分為屏端和網絡端，可預先將幾組程序輸入保存后隨時調用；

13）系統設置：該窗口內部參數涉及設備運行狀態，不可隨意修改，觸摸屏校準需要在設置完畢后關閉總電源，重新啟動設備；

14）網絡設置：PC端實時監控需要聯網并將設備IP、子網掩碼、網關設置為所使用局域網參數，設置完畢后重啟設備，插好網線，在電腦瀏覽器內輸入設備IP，端口號：8888，如：192.168.31.158:8888 ，安裝控件或下載工控瀏覽器后即可。
